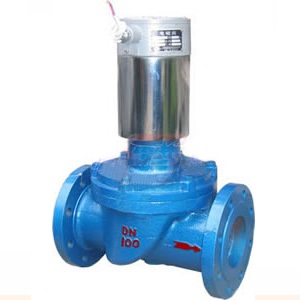

ZCM電磁閥是適用于城市煤氣、液化石油氣、天然氣等多種燃?xì)鉃榧訜崛紵橘|(zhì)管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

常閉型
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。

常開型
閥門應用獨特的直動式結構，當給電磁頭的線圈通電時， 位于線圈周圍的靜鐵芯組件便
產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封， 閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。

型號說明

技術參數

安裝尺寸

常閉型

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1-2	210	130	95	65	46	14	2	4-φ14
20	153	92	3-4	210	150	105	75	56	16	2	4-φ14
25	153	110	1	210	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	221	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65	-	-	-	390	290	185	145	118	20	3	4-φ18
80	-	-	-	401	310	200	160	132	22	3	8-φ18
100	-	-	-	408	350	220	180	156	24	3	8-φ18
125	-	-	-	424	400	250	210	184	26	3	8-φ18
150	-	-	-	515	480	285	240	211	26	3	8-φ22
200	-	-	-	540	600	340	295	266	26	3	8-φ22
250	-	-	-	573	730	395	350	319	28	3	12-φ22
300	-	-	-	608	850	445	400	370	28	4	12-φ22
350	-	-	-	700	980	505	460	429	28	4	12-φ22

常開型

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸				法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1-2	154	130	95	65	46	14	2	4-φ14
20	153	92	3-4	154	150	105	75	56	16	2	4-φ14
25	153	110	1	156.5	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	178	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	186	200	150	110	84	18	3	4-φ18
50	192	162	2	193	230	165	125	99	20	3	4-φ18
65	-	-	-	461	290	185	145	118	20	3	4-φ18
80	-	-	-	481	310	200	160	132	22	3	8-φ18
100	-	-	-	531	350	220	180	156	24	3	8-φ18
125	-	-	-	551	400	250	210	184	26	3	8-φ18
150	-	-	-	627	480	285	240	211	26	3	8-φ22
200	-	-	-	725	600	340	295	266	26	3	8-φ22
250	-	-	-	842	730	395	350	319	28	3	12-φ22
300	-	-	872	850	445	400	370	28	4	12-φ22
350	-	-	-	-	980	505	460	429	30	4	16-φ22
